INFORME TÉCNICO DE CALIBRACIÓN/VERIFICACIÓN DE EQUIPOS

Los sensores utilizados en el proyecto de monitoreo de la calidad de agua del Lago de la República necesitan ser calibrados y/o verificados cada cierto tiempo, por este motivo y antes de que estos sensores sean instalados en el lago, se realizaron las pruebas necesarias en el Instituto Nacional de Tecnología, Normalización y Metrología, entre los días 30-31 de mayo y 01 de junio, mediante un Acuerdo Específico que se cuenta con dicha institución para este tipo de actividades.

Con ayuda de técnicos del área de Metrología del INTN se realizó la verificación de los siguientes dispositivos:

• Sensor de temperatura
• Sensor de pH
• Sensor de Calcio
• Sensor de Conductividad
• Sensor de Oxigeno Disuelto
• Sensor combinado de Temperatura/Humedad

En base a las mediciones y siguiendo las pautas de calibración de cada uno de los sensores se realizaron los ajustes necesarios en el código correspondiente.

Se destaca que para cada caso en particular se siguieron las pautas técnicas de verificación emandas por el Organismo Nacional de Metrología.

En la tabla 1 se muestran las mediciones generadas para los sensores combinados de Temperatura/Humedad frente a dispositivos patrones.

El formato de lectura del sensor se muestra a continuación:

H#
Start program Temperature: 26.0900001525 Celsius
Humidity: 47.2832031250 %
Pressure: 100774.5156250000 Pa


Sensor de temperatura

Promedio de error = 0.177 C°
Margen de error = ±0.177 C°

Sensor de humedad

Promedio de error = 3.325%
Margen de error = ±3.325%

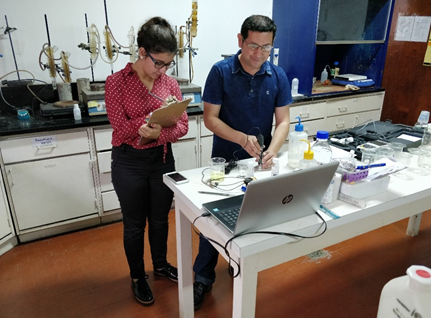

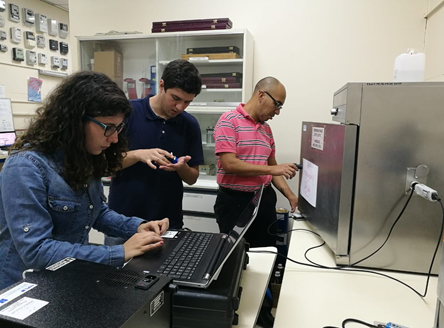

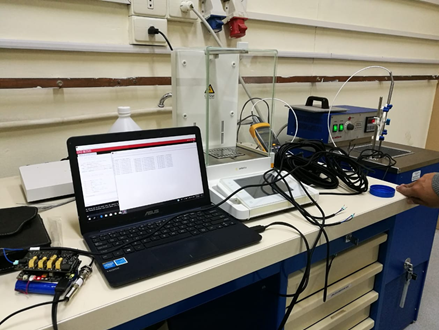

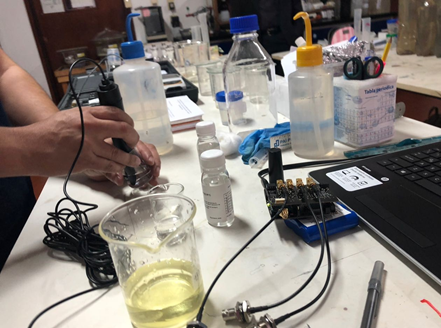

A continuación, se muestran algunas fotografías tomadas en la estadía y durante pruebas realizadas en las instalaciones del INTN. Las pruebas fueron acompañadas y supervisadas por profesionales de dicho instituto.

Otro de los sensores verificados fue el de Oxigeno Disuelto, cuyos datos y resultados se muestran a continuación:

Datos del Calibrando

• Objeto: Oxígeno Disuelto
• Marca: Libelium
• Serie Electrodo: ---
• Modelo: ---
• Nro de Serie: ---
• Rango: 0~20 mg/L
• Identidad Interna: S1
• Ubicación: SD

Otros datos

• Tipo de sensor: Celda galvánica
• Rango: ±2%
• Precisión: Libelium
• Temperatura máxima de operación: 50 ºC
• Presión: 33 mV ±9 mV
• Calibración: Un punto en el aire
• Tiempo de respuesta: Después del equilibrio, 2 minutos para 2 mV
• Longitud del cable: ~500 cm
